IDÉAL POUR LES PETITS LOTS DE SEMENCES QUI NE PEUVENT PAS ÊTRE MÉLANGÉS
Installations & produits
Séchoir à caisses individuelles
SÉCHAGE PRÉCIS DES BOÎTES INDIVIDUELLES
Séchage individuel de chaque boîte pour obtenir le taux d’humidité souhaité. Capteur fixé au-dessus de la
boîte pour mesurer uniquement l’air mélangé sortant.
Exemple de séchage de boîtes individuelles avec de l'air déshydraté.
1
Boîte avec semences
2
Palette d’entrée
3
Ventilateur haute pression par boîte
4
Radiateur chauffant à eau chaude
5
Vanne d’admission d’air extérieur
6
Conduit d’air et trappe d’admission d’air déshydraté
7
Vanne d’admission d’air intérieur (recyclage)
Option supplémentaire : température par boîte individuellement.
1
Boîte avec semences
2
Palette d’entrée
3
Ventilateur haute pression par boîte
4
Radiateur chauffant à eau chaude
5
Vanne d’admission d’air extérieur
6
Conduit d’air et trappe d’admission d’air déshydraté
7
Vanne d’admission d’air intérieur (recyclage)
Option supplémentaire : air séché par boîte individuel
1
Boîte avec semences
2
Palette d’entrée
3
Ventilateur haute pression par boîte
4
Radiateur chauffant à eau chaude
5
Vanne d’admission d’air extérieur
6
Conduit d’air et trappe d’admission d’air déshydraté
7
Vanne d’admission d’air intérieur (recyclage)
8
Conduit de distribution d’air séché
Processus:
Lors de la mise en place de la boîte, le ventilateur démarre automatiquement. Il accélère jusqu’à atteindre le débit d’air souhaité. Le séchage commence par l’extraction de l’air extérieur. Lorsque les semences commencent à sécher et que l’air extérieur n’est pas suffisamment sec, l’air déshydraté se mélange automatiquement à l’air extérieur jusqu’à atteindre l’humidité ambiante souhaitée. Lorsque l’air évacué des semences devient plus sec que l’air extérieur, l’air intérieur sec est automatiquement extrait. Le séchage se poursuit jusqu’à ce que l’air évacué des semences atteigne l’humidité ambiante souhaitée, correspondant à l’équilibre hydrique des semences. À ce moment, la glissière se referme lentement. Une fois fermée, la semence est sèche.
Aperçu complets de votre processus de séchage avec le logiciel ABC
Ici, un exemple de logiciel ABC pour une installation permettant de sécher chaque boîte individuellement est présenté. L’installation comporte cinq sections pour trois boîtes. Une icône représentant une boîte, indiquant l’air, l’humidité absolue et la température du produit, est affichée.
Pour un séchage optimal, l’air frais aspiré est mélangé à l’air séché. Une vanne d’air est installée dans chaque
section pour assurer l’admission de la quantité d’air séché adéquate.
Noir : fermé, vert : ouvert. Par boîte, une indication de l’état de séchage ; orange (séchage), bleu (post-séchage), et blanc (terminé)
Les informations détaillées de la boîte
En appuyant sur l’icône choisie, les informations détaillées de la boîte spécifique seront ouvertes.
- Dessin schématique de l’emplacement d’une boîte, avec équipement installé.
- Valeurs de mesure et de contrôle de l’air entrant et de l’air provenant du produit.
- Réglages par boîte individuelle ; par phase de l’humidité souhaitée de l’air, de la température, du temps de séchage minimum et maximum.
Menu de séchage fluide ABC
Pour simplifier l’utilisation de l’installation, le processeur ABC dispose d’une fonction permettant de définir à l’avance des préréglages (menus).
Ces menus sont personnalisés pour chaque installation, chacun utilisant un logiciel spécifique. Chaque menu
composé sera enregistré sous un numéro unique.
Chaque emplacement pour une boîte peut désormais être facilement appelé et activer le menu souhaité (qui appartient à cette variété de semences).
Ainsi, les valeurs souhaitées peuvent être définies par type de semence.
ABC coupe transversale donnant une vue claire et informative du processus
Avec cette installation, l’air intérieur ou extérieur est aspiré par le toit (sans air sec). L’air est chauffé par un
radiateur à eau chaude. Cette température est uniforme pour tous les compartiments de la section.
Différents paramètres généraux pour cette section peuvent être définis sur les pages de configuration sous
jacentes.
En cliquant sur le lieu de séchage dans l’aperçu ou dans la section transversale, la page avec les paramètres du lieu de séchage spécifique s’ouvre.
DES SOLUTIONS FLEXIBLES ADAPTÉES À VOTRE LOGISTIQUE INTERNE
Pour optimiser l’utilisation de vos espaces industriels, il est souvent judicieux de gagner de la place dans les installations de séchage. De plus, il est important de bien sécher les semences dans chaque boîte en utilisant suffisamment d’air. Vous souhaiterez probablement conserver vos boîtes de séchage existantes.
Agratechniek a la possibilité de répondre à tous ces besoins ;

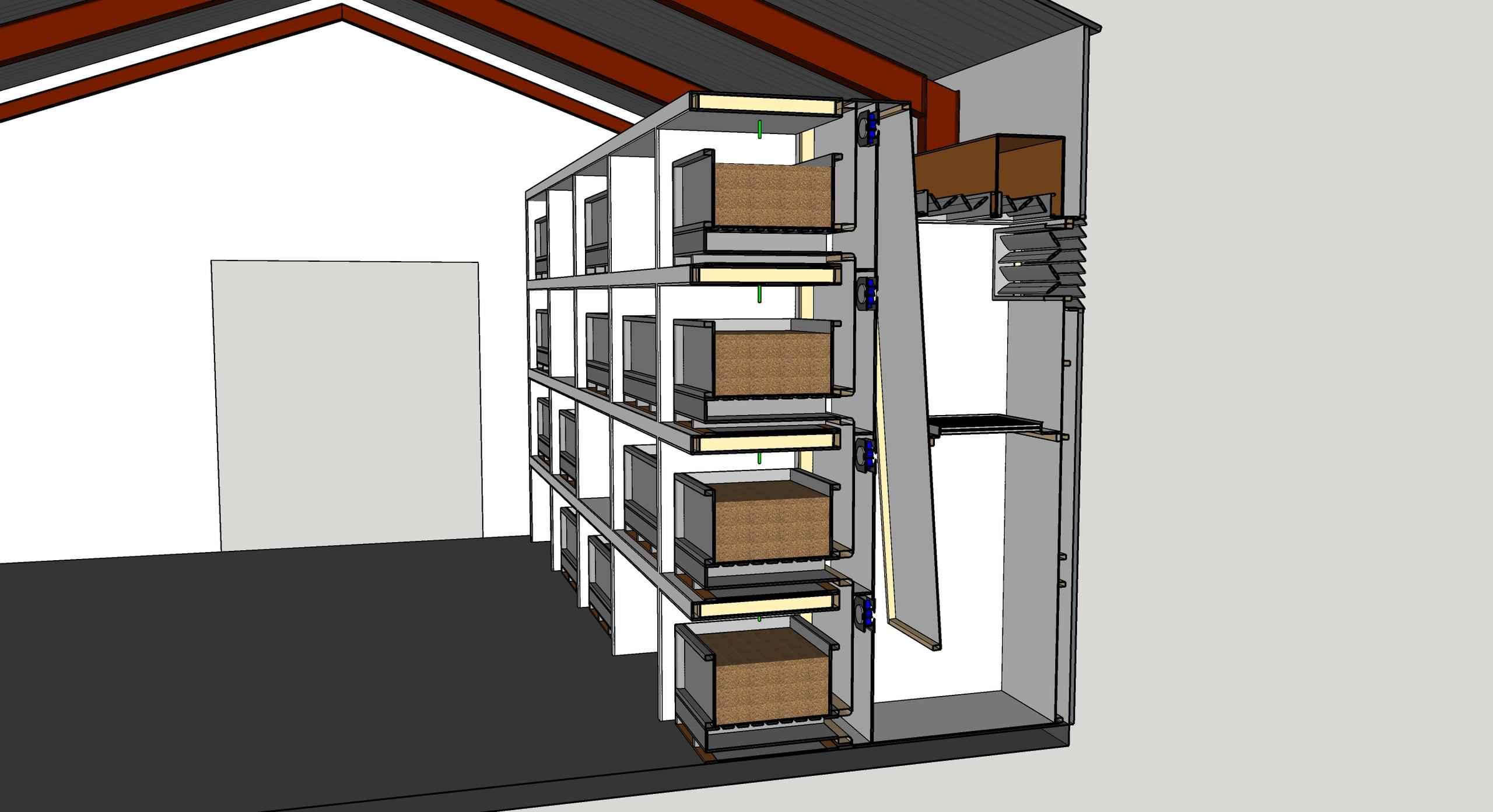

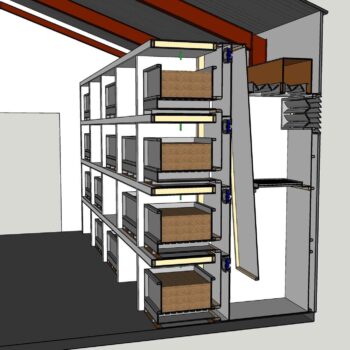

- Les boîtes peuvent être placées 3-4-5 empilées les unes sur les autres dans une installation de séchage.
- Sous chaque boîte se trouve un plénum qui souffle l’air à l’aide d’un ou deux petits ventilateurs haute pression. Cela garantit une ventilation suffisante de chaque boîte.
- L’installation de séchage est fabriquée selon les spécifications du client, c’est-à-dire adaptée aux dimensions de vos propres boîtes. Vous pouvez continuer à utiliser vos propres boîtes.
1
Entrée d’air extérieur
2
Radiateur à eau chaude
3
Fan par place
Dans un hall existant ou neuf, la hauteur peut être optimisée grâce à une installation de séchage individuelle. La hauteur du nombre de boîtes peut être ajustée par rangée.
Utilisation optimale de l'espace disponible
Dans un bâtiment d’une surface d’environ 10×10 m et d’une hauteur de 6 m, cette option permettrait de sécher 40 boîtes individuellement.
Les boîtes sont placées les unes sur les autres en piles de 5, et il y a suffisamment d’espace pour un chariot élévateur ; 80 % d’utilisation améliorée de votre espace industriel.
Configuration étendue
Avec une autre configuration et une paroi latérale de 5 mètres de haut, il est possible de sécher au moins 160 boîtes en même temps, dans un espace d’environ 30 x 13,50 mètres.
Au niveau du mur latéral, l’air sec est aspiré par l’arrière. En configuration centrale, l’air est aspiré par un conduit central depuis le mur de tête.
Boxplace avec flux d'air
Chaque boîte est équipé de 2 ventilateurs radiaux haute pression.
Grâce à la grande efficacité de ces ventilateurs, 30 boîtes peuvent être séchées en même temps avec une puissance de 10 kW.
Le débit d’air serait alors de 60 000 m³/h à 300 Pa.
L’air circule plus difficilement dans une boîte pleine que dans une boîte à moitié pleine. Il en va de même pour une boîte humide et une boîte contenant des semences fines. Cela peut avoir des conséquences importantes pour une installation de séchage standard avec un seul ventilateur. L’air ne circule pratiquement pas dans une boîte pleine de semences humides et fines lorsqu’elle est alignée avec des boîtes remplies de semences plus sèches et/ou plus grossières. C’est particulièrement le cas lorsqu’il y a des boîtes à moitié pleines entre ces boîtes.
Comme chaque boîte de cette installation de séchage est équipé de ses propres ventilateurs, chaque boîte est séché individuellement et sans effort. Les autres boîtes n’ont plus aucun impact. Chaque boîte peut être installé au moment opportun.
Adapté à vos besoins
L’installation sera personnalisée selon vos besoins. Nous prenons en compte la taille de vos boîtes et la hauteur disponible, le routage au sein de votre entreprise et une éventuelle extension future.
Lorsque le séchage est réalisé avec des « boîtes doubles » (sécheuse et humide), l’installation sera adaptée selon les besoins. Le réempilage des boîtes sera plus efficace, car la boîte de séchage supérieure pourra être placée directement dans l’espace vide situé en dessous ou au-dessus.
Résumé
Séchage individuel en boîte pour un séchage précis et flexible des semences
Pour les petits lots de semences, ou lorsque le mélange de lots doit être évité, les systèmes de séchage individuels en caisses constituent une solution idéale. Dans cette installation, chaque caisse est séchée séparément jusqu’à l’obtention du taux d’humidité souhaité. Ceci permet de sécher simultanément plusieurs variétés de semences sans interférence.
Chaque caisse est équipée de son propre ventilateur, assurant un flux d’air constant et contrôlé. Des capteurs mesurent en continu l’air sortant de la caisse, permettant au système de déterminer précisément le moment où les semences ont atteint leur taux d’humidité d’équilibre. Une fois ce point atteint, le processus de séchage de la caisse concernée s’arrête automatiquement.
Grâce au logiciel ABC, le processus de séchage est entièrement automatisé. Le système mélange en permanence de l’air frais et de l’air déshumidifié afin de créer des conditions de séchage optimales. Ceci garantit une utilisation efficace de l’énergie tout en préservant la qualité des semences.
La conception modulaire permet d’adapter l’installation à vos caisses existantes, à l’espace disponible et à votre logistique interne. Les caisses peuvent être empilées sur plusieurs niveaux, permettant ainsi de sécher simultanément un grand nombre de caisses dans un espace réduit.
Avec une installation de séchage individuelle en caisson, vous bénéficiez d’une flexibilité maximale, d’un contrôle précis du séchage et d’une solution fiable pour le séchage et le stockage de différents lots de semences.
Cette installation peut également être utilisée pour l’humidification
Notre équipement d’humidification augmente l’humidité des semences de manière contrôlée et uniforme, sans les mouiller en surface. Grâce à un traitement de l’air avancé, l’humidité est entièrement absorbée, garantissant un résultat final stable et optimal.
Séchage durable à l’air chaud
L’air s’adapte au cours des différentes phases du processus de séchage. La méthode de séchage Agratechniek distingue trois phases permettant un séchage optimal et des économies d’énergie.
