De WAgratech-luchtdroger met warmtepomp is een hybride luchtdroger die de proceslucht droogt door middel van condensatie en absorptie. Deze gedroogde lucht wordt efficiënt verdeeld middels de ABC-Processor.
Installaties & producten

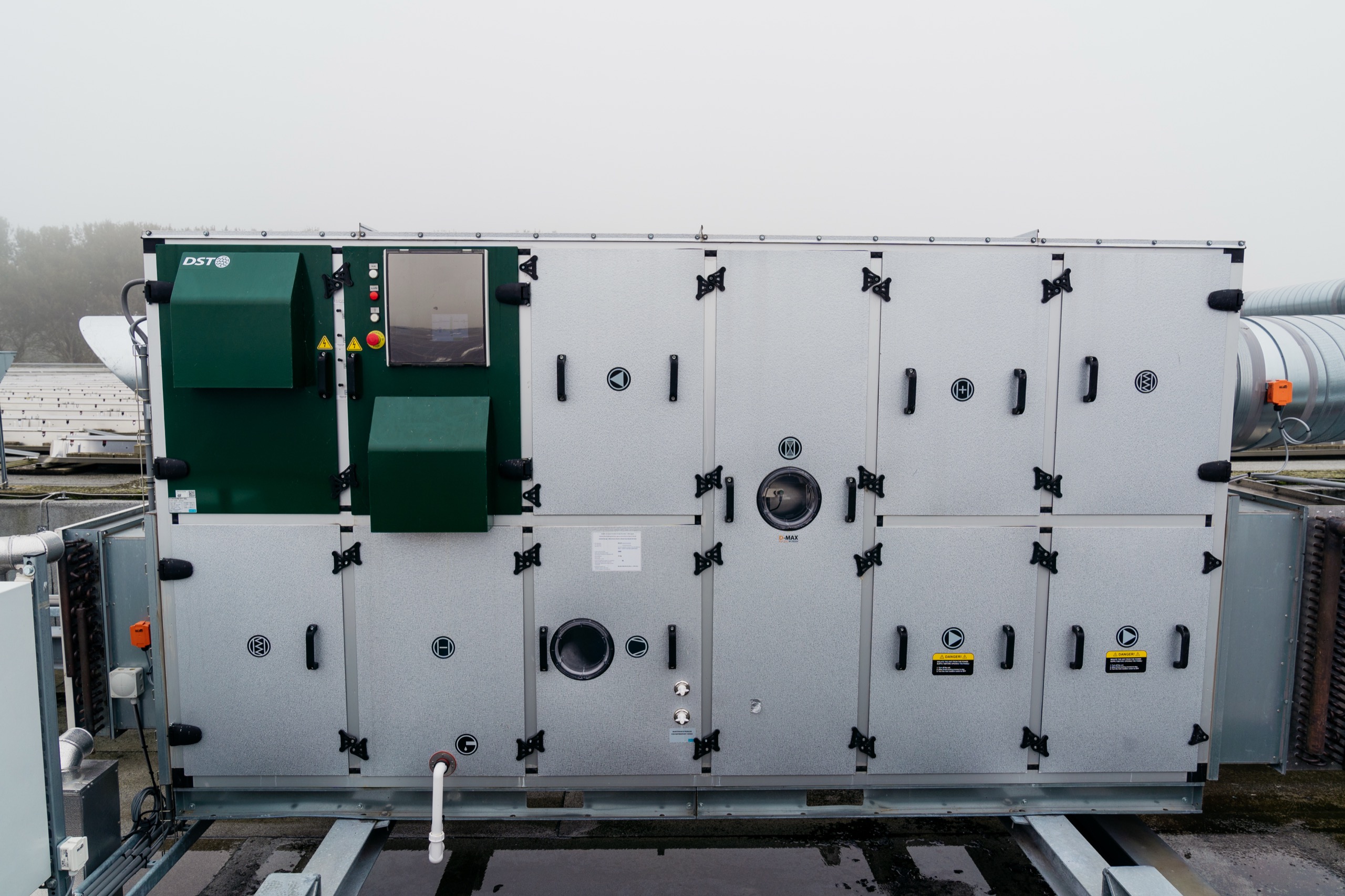

WAgratech Hybride Luchtdroger
Installaties en producten
De WAgratech-luchtdroger als centraal punt
Het droogproces van zaden na de oogst of behandeling is te belangrijk geworden om af te handelen met een simpele startknop en thermostaat. Er gaat vaak te veel energie en tijd verloren en de zaadkwaliteit kan achteruitgaan. Dit leidt tot aanzienlijk financieel verlies in plaats van hogere opbrengsten.
Nog een voorbeeld: als de droogtijd te lang is, is het verhogen van de procestemperatuur een kostbare en vaak zinloze maatregel. Het heeft bovendien een negatieve invloed op de zaadkwaliteit, een dubbel verlies!
De WAgratech Luchtdroger met warmtepomp is een hybride luchtdroger die de proceslucht droogt door condensatie en adsorptie. De proceslucht wordt gedroogd tot een laag vochtgehalte en, indien gewenst, afgekoeld tot een lage temperatuur. Daarnaast heeft de WAgratech Luchtdroger de mogelijkheid om warm water te genereren voor het verwarmen van de droge lucht in de drooginstallatie.

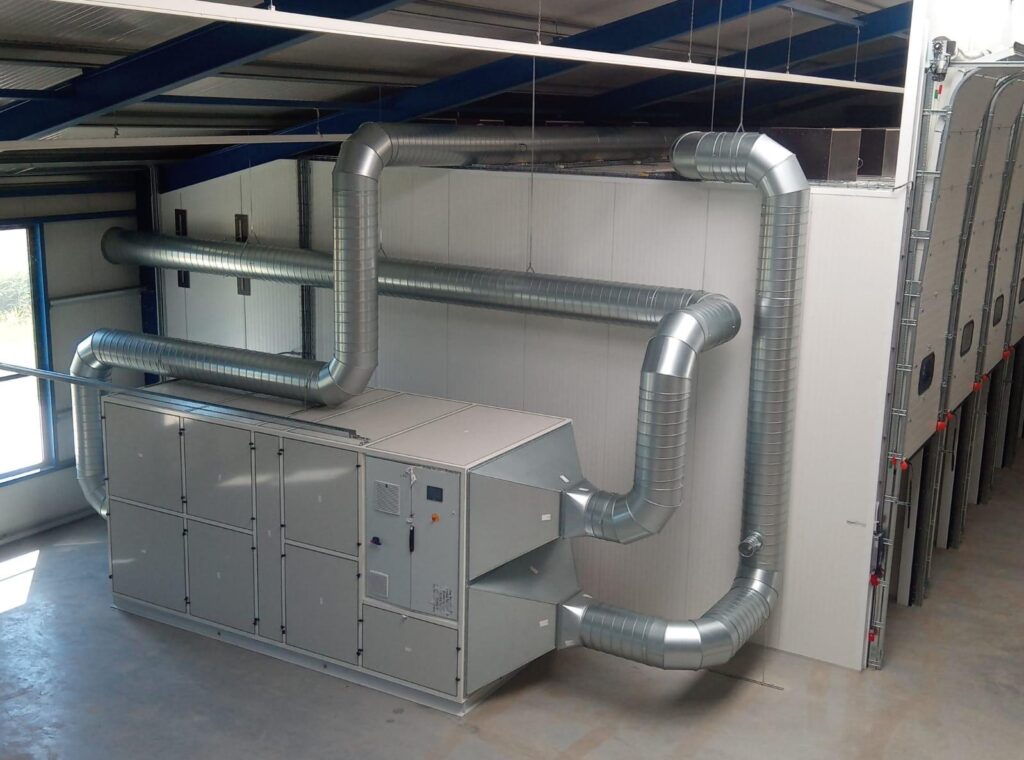

Centrale WAgratech air dryer

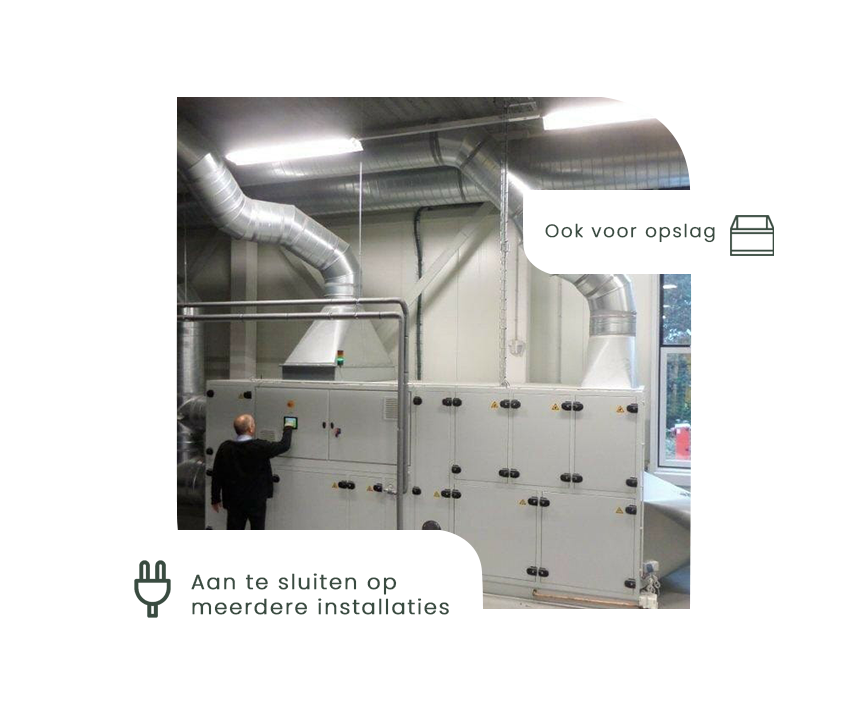

Aansluitbaar op verschillende drooginstallaties. Droogtafels, cellen, kisten en nog meer.
Bespaar tijd en energie
Door onze ABC-Processor kan dezelfde installatie verschillende ruimtes voorzien van de correct en optimale luchttoevoer.
Product Informatie
WAgratech Hybride Luchtdroger
Overzicht

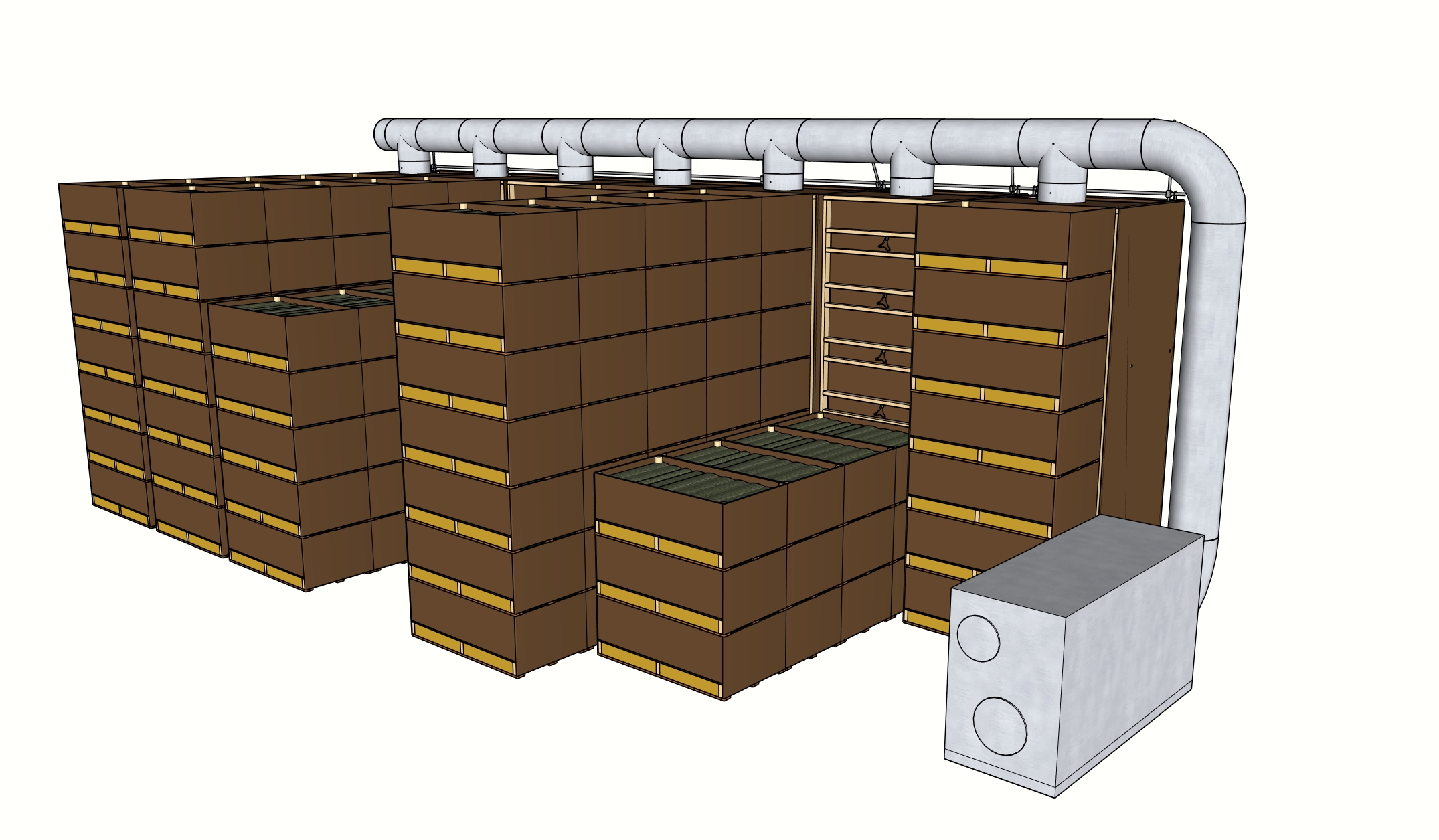

Gebruik WAgratech bij een open drooginstallatie
Gebuik van de WAgratech hybride luchtdroger bij een open drooginstallatie met gestapelde kisten.
Door per sectie gecontroleerd droge lucht aan te voeren in combinatie met de droogste lucht van binnen of buiten, wordt een optimale droging mogelijk gemaakt.
Droge Lucht per Sectie
Gemotoriseerde inlaatklep per luchtinlaat. Welke automatisch wordt gestuurd op basis van de droogvraag van de sectie of gebaseerd op de ingestelde prioriteit van de sectie.
Mengen van Gedroogde, en Buitenlucht
Gedroogde lucht en buitenlucht worden gemengd om een laag vochtgehalte te bereiken. De toevoer van gedroogde lucht wordt automatisch geregeld op basis van de gemeten vochtigheidswaarden of de prioriteit van de betreffende sectie.

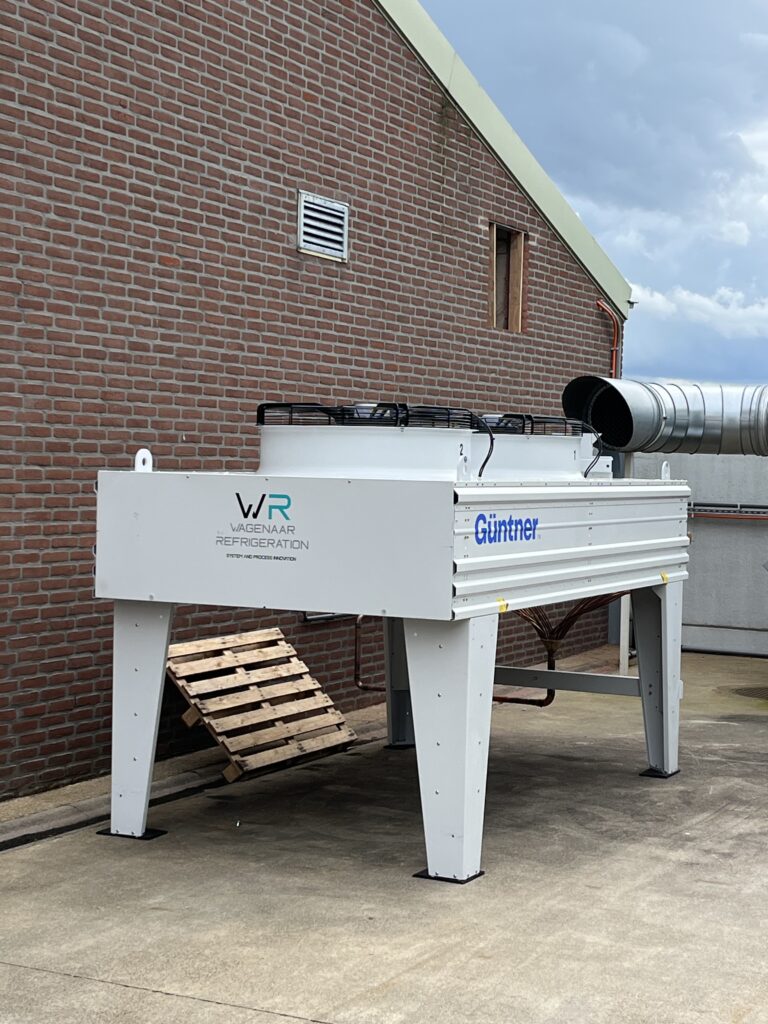

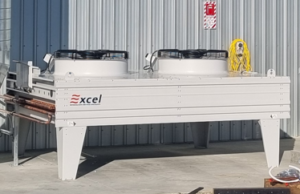

Externe Condensator
Externe condensor voor extra koeling van warme buitenlucht of extra warmte-energie voor extra warm water.

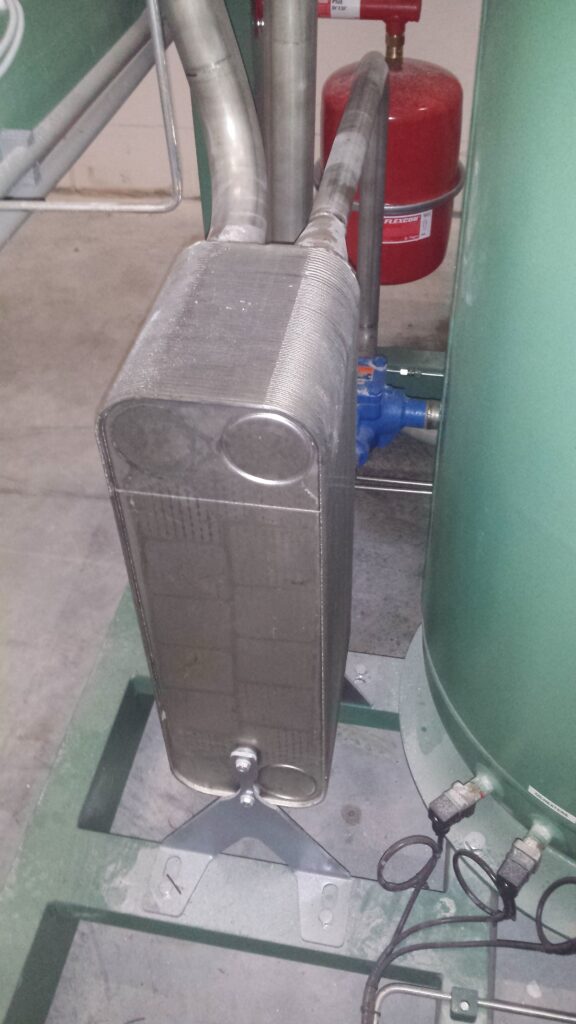

Warmtewisselaar
Platenwarmtewisselaar die de energie van de condensator gebruikt om water te verwarmen.

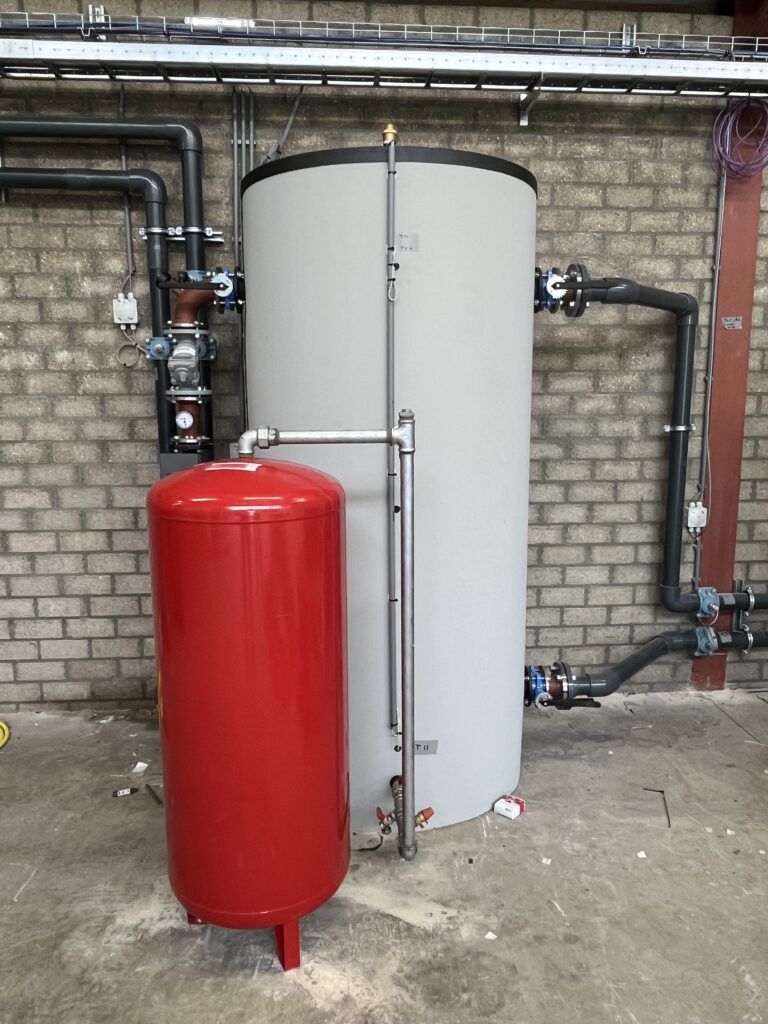

Warm Water Buffertank
Het hete water wordt opgevangen in de buffertank en vervolgens via de droogsecties naar de radiatoren gedistribueerd.

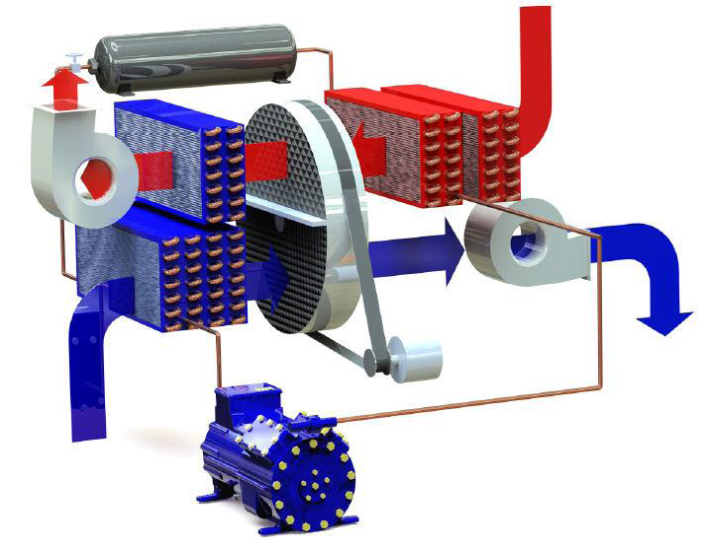

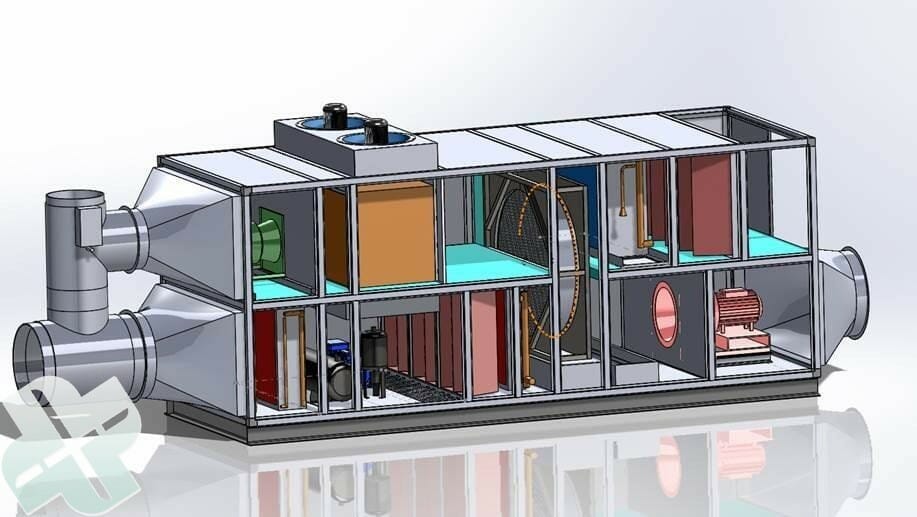

Schematisch Overzicht

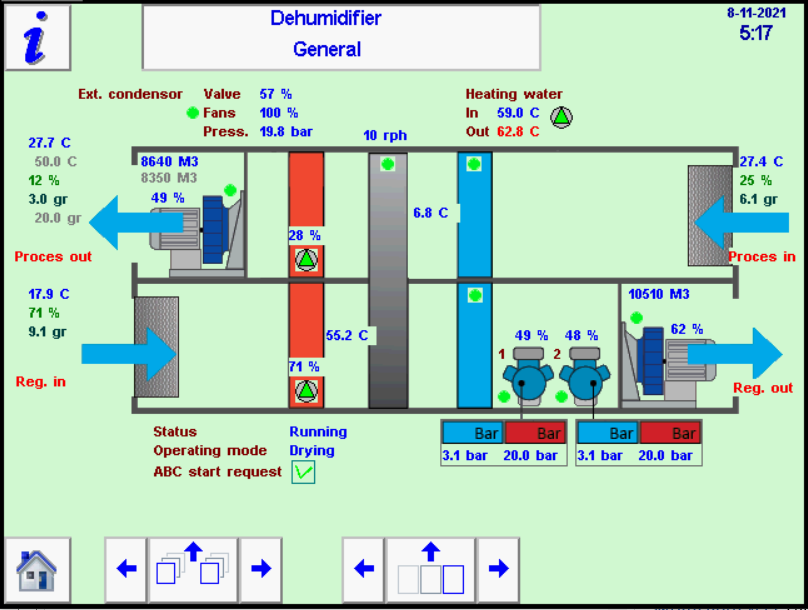

ABC-Software WAgratech Hybride Luchtdroger
1
Adsorptierotor
2
Voorkoelen voor voordrogen
3
Verwarming voor regeneratielucht
4
Koelregeneratielucht
5
Opwarmen van proceslucht
6
Warm water om het zaad te drogen
7
Externe condensator
8
Status van de WAgratech Hybride Luchtdroger

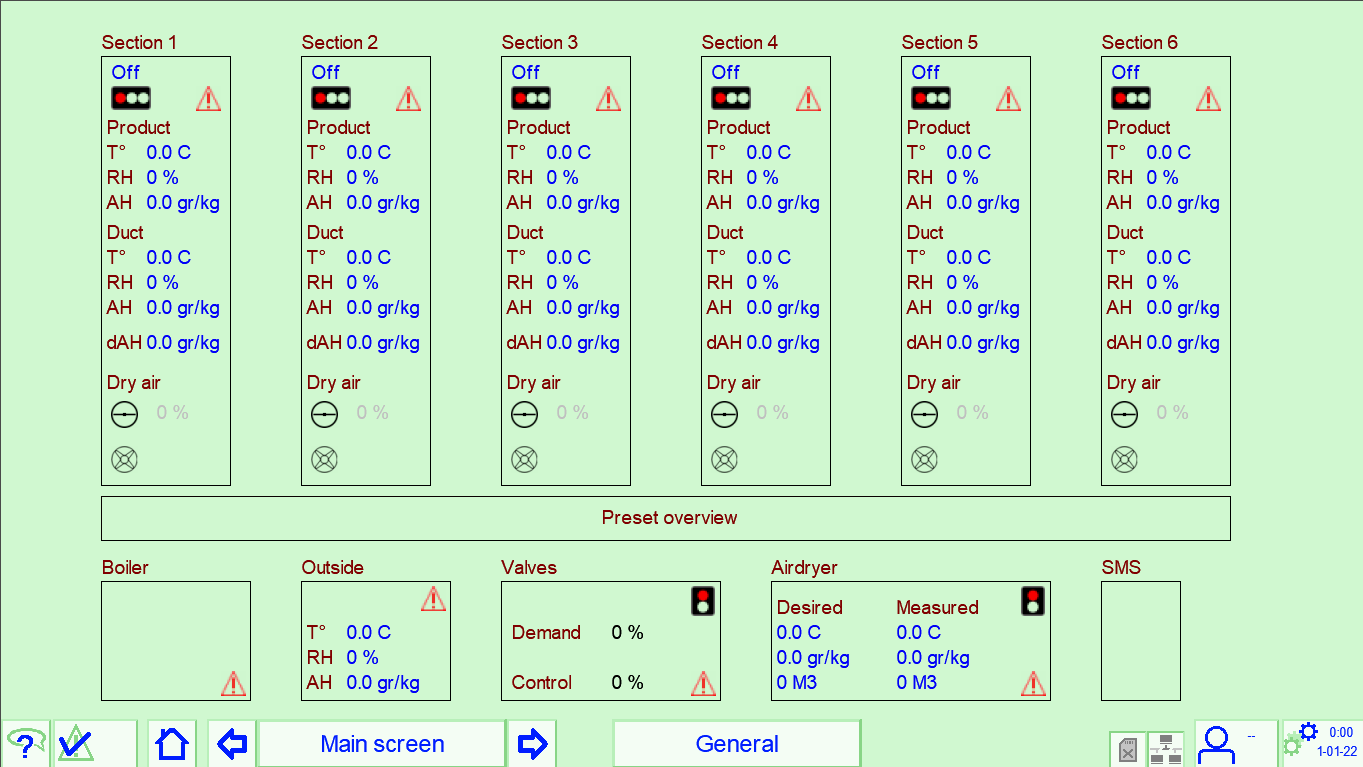

Schematisch Overzicht
Mengen van Gedroogde, en Buitenlucht
Schematisch overzicht van de droogsecties. Met de positie van de mengklep voor gedroogde lucht aangegeven.

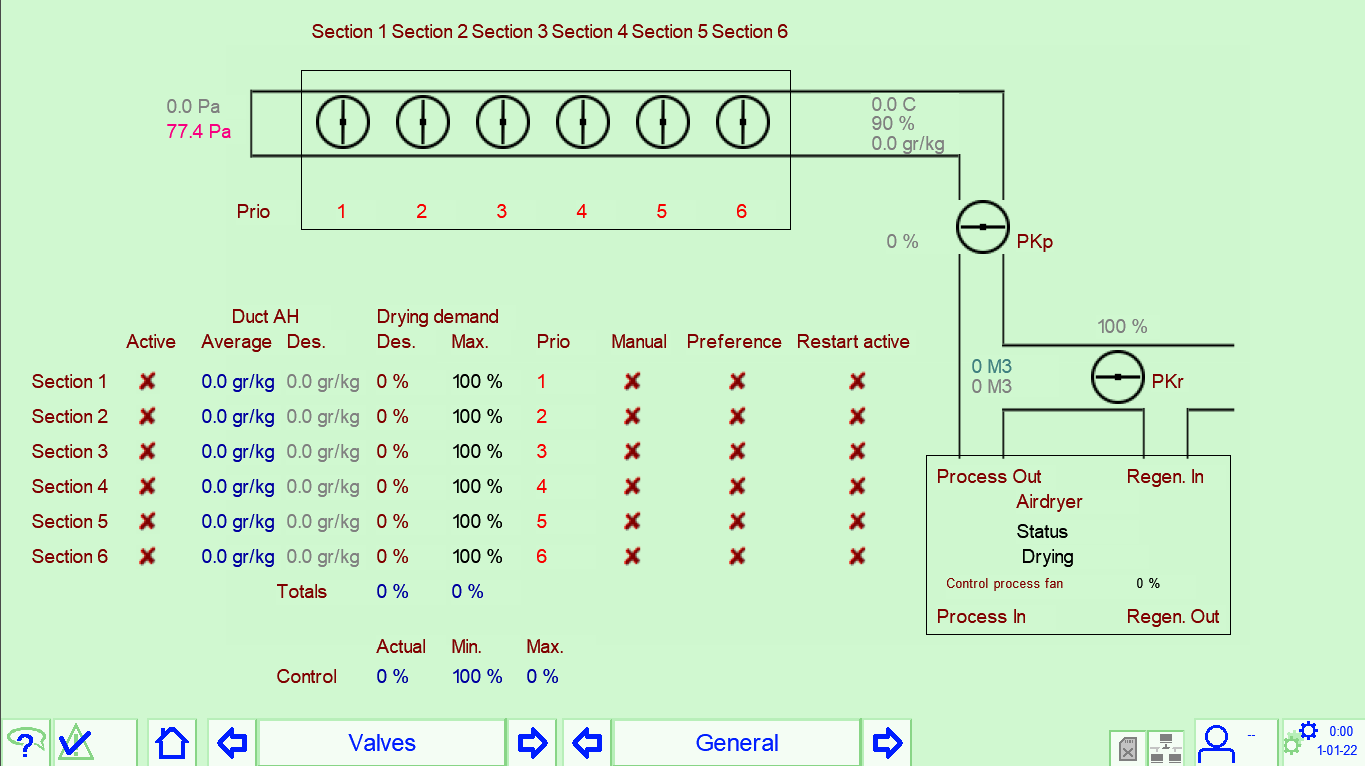

Instellingenpagina voor de Verdeling van Gedroogde Lucht
Pas de instellingen aan voor:
- Klep actief of niet
- Vochtgehalte van de inkomende lucht
- Prioriteit van de verdeling van gedroogde lucht
Zodra u een gewenst droogschema hebt gevonden, kunt u dit opslaan als een pre-set.
Instellingen Pagina

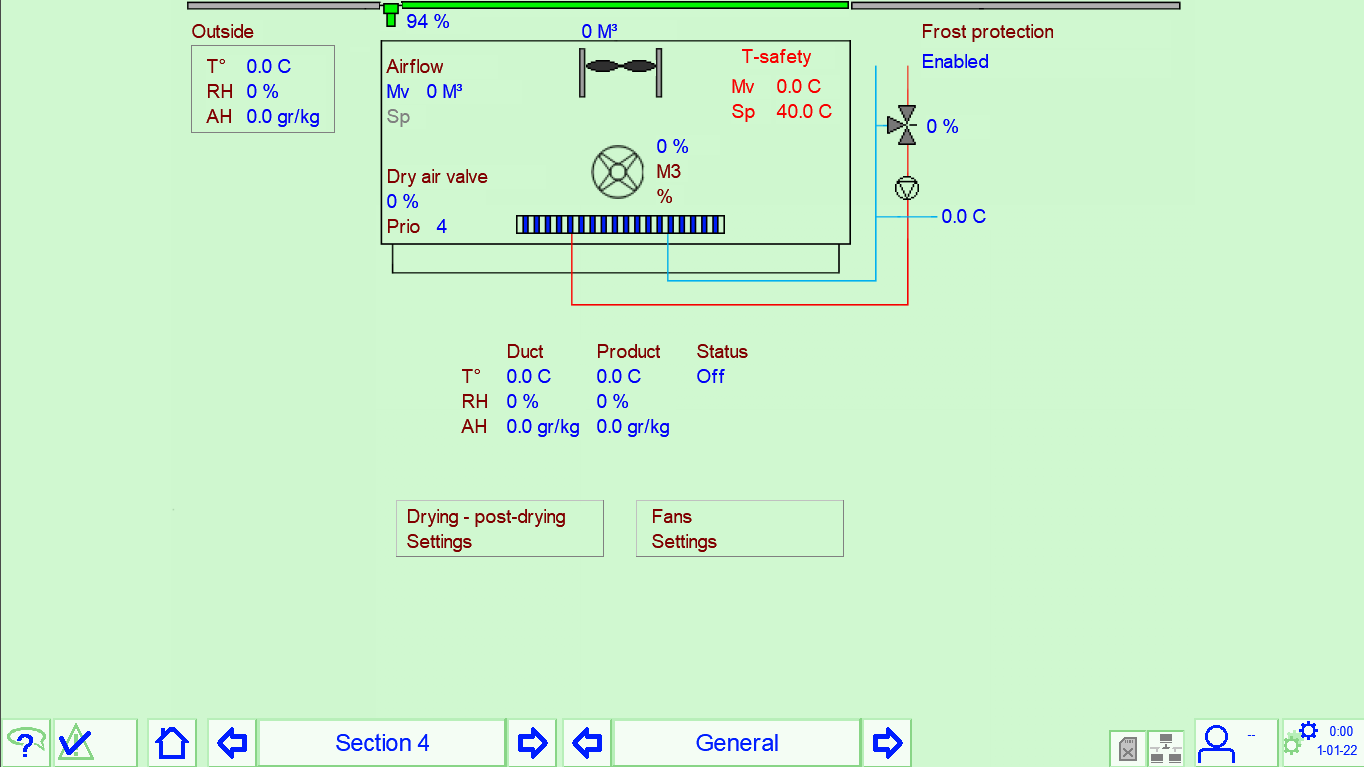

Droogsectie
Info
Gedetailleerde informatie wordt weergegeven voor het specifieke drooggedeelte.
Extra informatie over de gedroogde lucht:
- Het percentage waarmee de klep voor gedroogde lucht openstaat
- Prioriteit die wordt gegeven aan het gedeelte voor de toevoer van gedroogde lucht

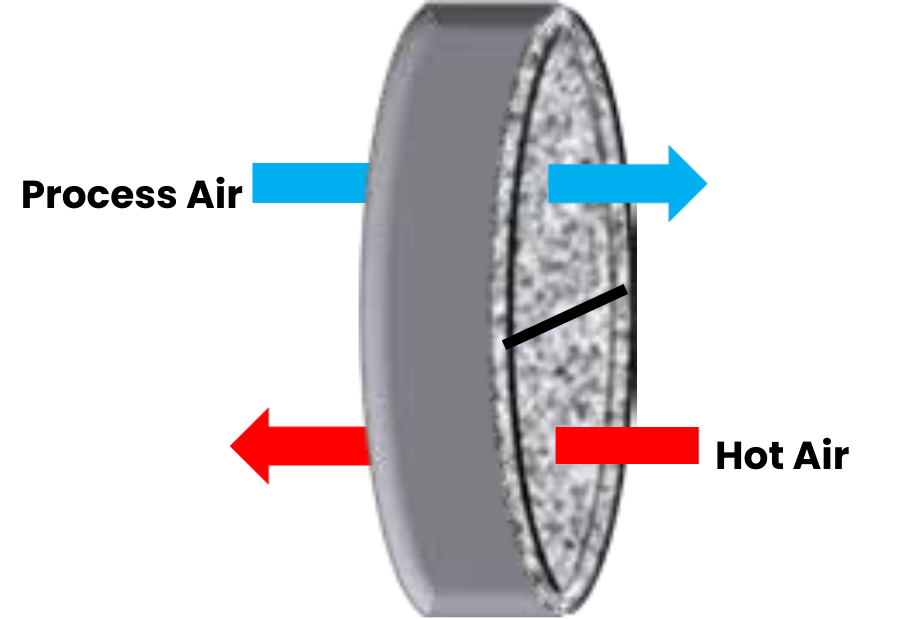

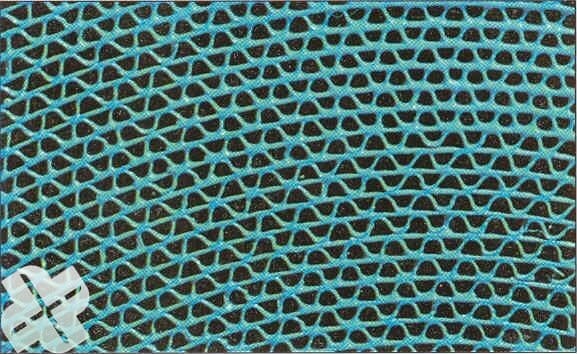

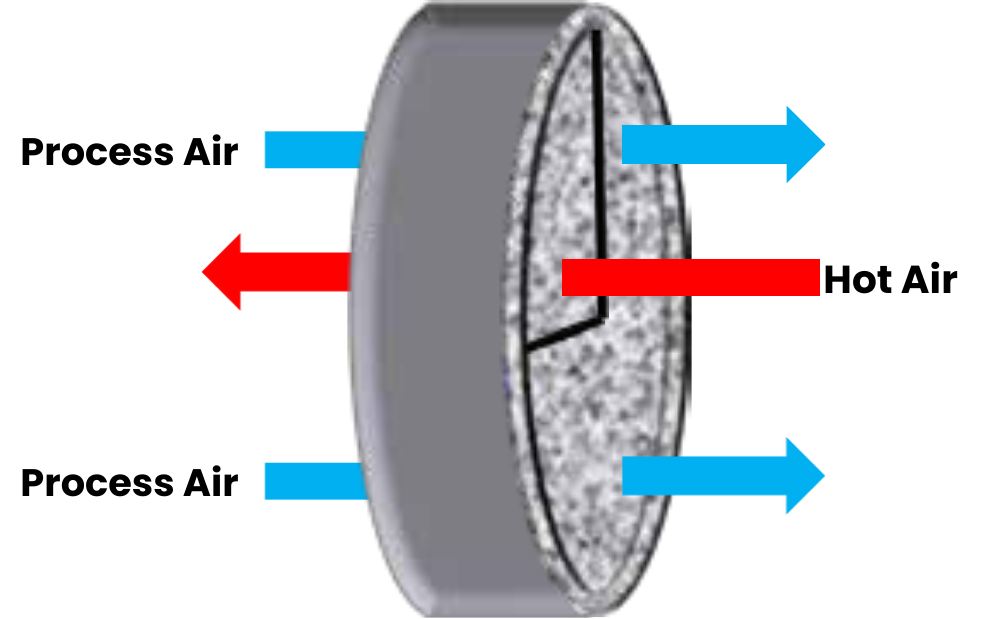

Auto Regeneratie
De silica gel in de rotor kan niet onbeperkt water absorberen. Toch is het adsorptieproces een continu proces en hoeft u niks te vervangen. Om dit mogelijk te maken, is de constructie van de rotor zo ontworpen dat water wordt geabsorbeerd op 75% of 50% van het totale oppervlak van het wiel. 25% of 50% (afhankelijk van de T° van de regeneratielucht) van de rotor wordt gebruikt voor regeneratie.
Optimaal drogen
De lucht past zich aan tijdens de fases van het droogproces. Bij de Agratechniek Droog Methode onderscheiden we 5 fases om optimaal te drogen om energie te besparen.
Volledige controle door volledige informatie
Door elke installatie te voorzien van de benodigde sensoren houdt u grip op de luchtvochtigheid en de temperatuur van zowel inkomende als uitgaande luchtstromen. Zo heeft u inzicht in elke fase van het droogproces.
Alle informatie wordt doorgestuurd naar de ABC Controller waar alle data samenkomt.
Alle essentiële informatie: overzichtelijk gebaseerd op werkelijke indelingCentrale Luchtdroger
Efficiënte verdeling van droge lucht met ABC-Processor
Het proces van drogen aan de lucht is een dure aangelegenheid; dit geldt niet alleen voor condensatie- en adsorptiedrogers, maar ook voor de energetisch interessante hybride drogers (gecombineerde condensatie- en adsorptiedroging).
Het is niet economisch om bij elke drooginstallatie een luchtdroger te plaatsen. Er vindt niet bij alle installaties continu droging plaats en er is niet constant gedroogde lucht nodig.
Efficiënte toevoer gedroogde lucht
Gedroogde lucht waar en wanneer benodigd

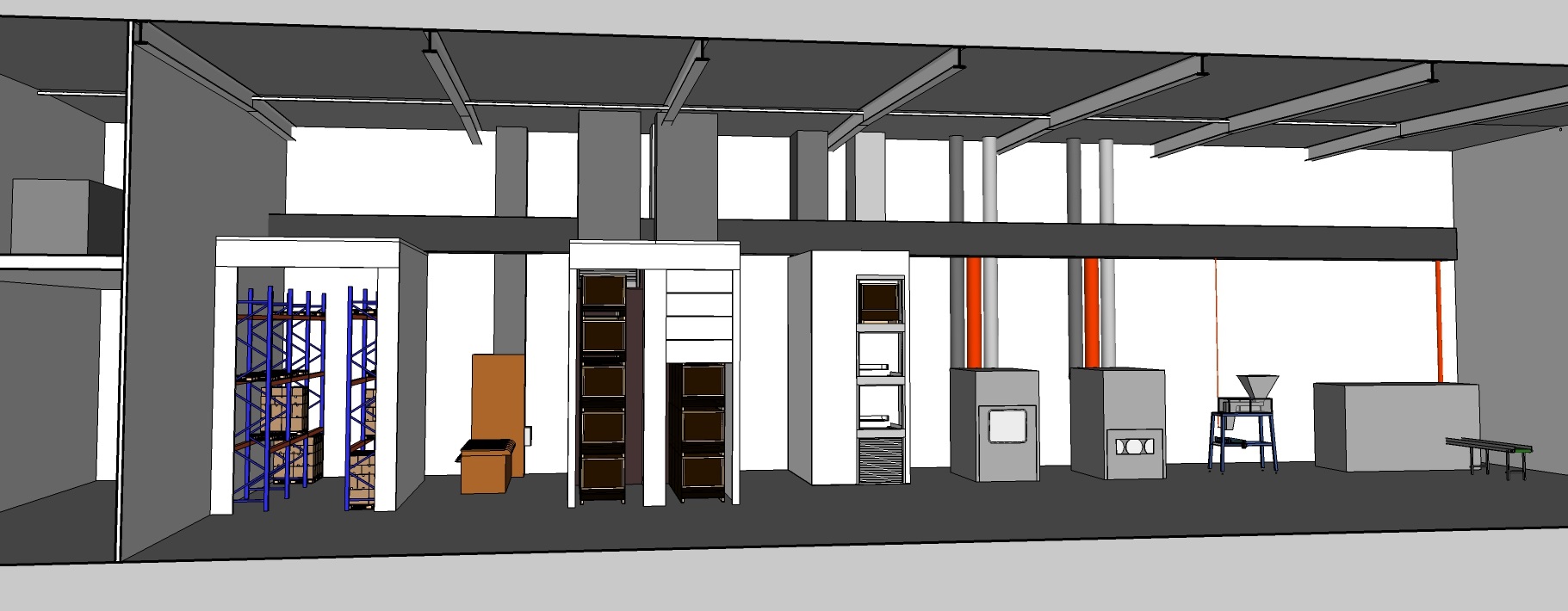

Agratechniek heeft een principe ontwikkeld waarbij een centrale luchtdroger (1) de gedroogde lucht naar de gewenste plek brengt. Verschillende drooginstallaties (4, 5), kastdrogers (statisch (6) en roterend (7)), conditioneercellen (2), droogtafels (3) of verpakkingsmachines (8, 9) zijn aangesloten op een centraal luchtkanaal (10). Dankzij het geavanceerde ABC-proces wordt de gedroogde lucht automatisch afgevoerd naar de gewenste plek op dat moment.
1
Wagratech Hybride Luchtdroger
2
Geconditioneerde Cellen
3
Droogtafels
4
Gestapelde kisten droging
5
Gescheiden kisten droging
6
Statische droogcabinet
7
Roterende droging
8
Inpak machines
9
Inpak machines
10
Centrale verdeelbuis

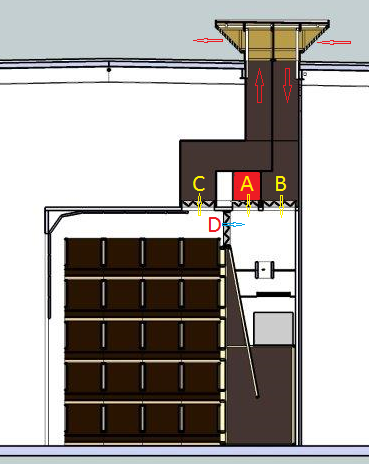

1
Toevoer van gedroogde lucht
2
Aanzuiging van buitenlucht
3
Afvoer van vochtige lucht
4
Terugvoer van droge lucht uit de cel (recycling)
Voorbeeld
Droog-/Conditioneringscel
Tijdens het drogen van zaden kan veel vocht worden afgevoerd met behulp van opgewarmde buitenlucht. Helaas zijn de condities van de buitenlucht niet altijd geschikt om uiteindelijk het gewenste evenwichtsvochtgehalte te bereiken.
Zeker nu steeds meer zaadbedrijven zaden met een lager vochtgehalte willen ontvangen, opslaan en verpakken. Om zaden snel en succesvol te kunnen drogen, is in de laatste fase gedroogde lucht nodig.

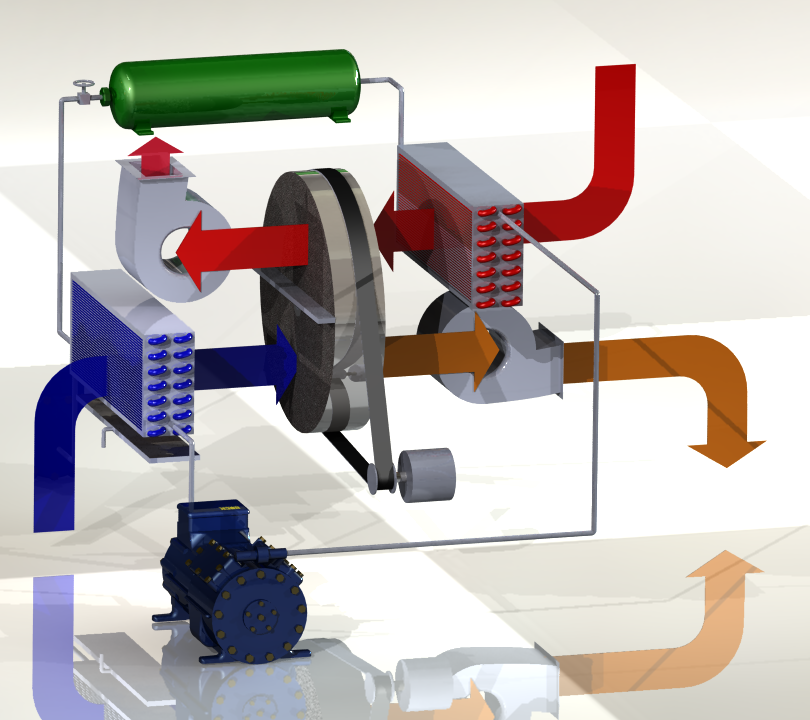

Economisch en modulerend drogen van lucht; het hybride principe met dubbele warmtepomp
Overzicht

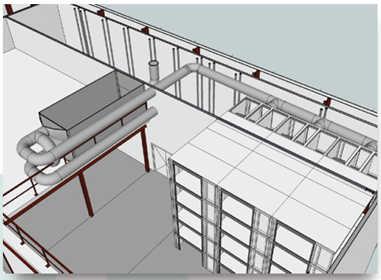

Gebruik WAgratech bij individuele kistendroging
Vanuit de centrale hybride luchtdroger wordt de lucht via een luchtkanaal naar de verschillende droogsecties verdeeld.
In elke sectie bevindt zich een centrale afsluiter die opengaat als een droogruimte in de buurt van deze sectie gedroogde lucht nodig heeft.
In de sectie komt de gedroogde lucht in een verticaal kanaal terecht, waar de lucht over de verschillende droogruimtes wordt verdeeld.
Schematisch Overzicht

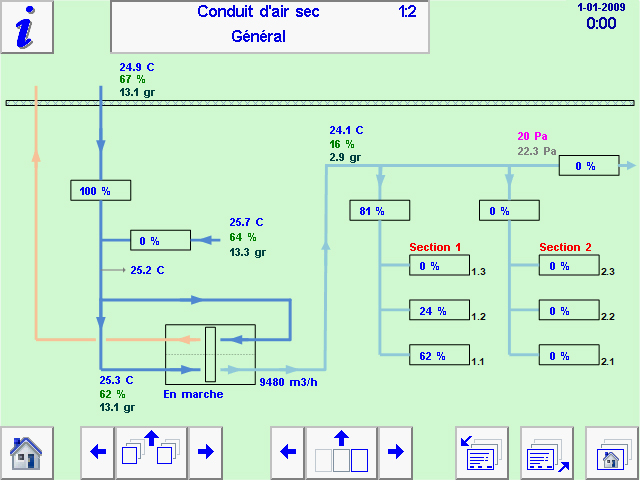

Overzicht luchtverdeling van en naar de WAgratech
1
Er wordt 100% buitenlucht gebruikt, de inlaat voor binnenlucht is gesloten
2
Er wordt 9400m³/u gedroogde lucht van de luchtdroger naar twee droogsecties verplaatst
3
Bij sectie 1 staat een klep 81% open om gedroogde lucht binnen te laten
4
Bij droogpunt 1.1 wordt de klep voldoende geopend om het gewenste vochtgehalte te bereiken
5
Bij kistpositie 1.2 is de resterende gedroogde lucht beschikbaar
De WAgratech-luchtdroger is inzetbaar voor elk systeem wat de ABC-Processor gebruikt.
